Какой компас брать в поход

На сегодняшний день известно большое разнообразие компасов. Для туристов и других любителей активного отдыха в дикой природе наиболее подходящими являются магнитные компасы и программы-симуляторы компаса для телефонов. Первые показывают направление магнитных линий Земли, а работа вторых основана на определении координат с помощью спутниковых навигационных систем.

Программы-«компасы» для телефонов не реагируют на магнитные девиации и для них не имеет значения магнитное склонение — они всегда показывают направление на географические (истинные) север и юг. Эти программы могут обладать рядом функций, позволяющих их использовать быстрее, более эффективно и с большим комфортом, нежели магнитные компаса. Но есть у этих программ и свои недостатки:

• телефон может разрядиться, а значит и использовать программу, установленную на телефоне, не получится;
• программа может «заглючить», а из-за отсутствия Интернета скачать ее заново и переустановить может не получиться;
• под землей (например, в пещерах) эти программы тоже не будут работать, так как под землю не сможет попасть сигнал со спутников.

В отличие от программ для телефонов, обычные магнитные компаса более пригодны для большинства ситуаций, в которых может оказаться турист или человек, переживший аварийную ситуацию вдали от цивилизации, так как:

• способны работать годами и не требуют подзарядки;
• работают даже под землей, поскольку независимы от спутников;
• могут быть сделаны из подручных средств.

Все это делает их надежными спутниками не только туристов, но и военнослужащих.

Но и среди обычных магнитных компасов встречается множество моделей, отличающихся не только внешним видом и размерами, но и строением. Какой же компас выбрать из всего этого разнообразия?

Из всего разнообразия магнитных компасов я мог бы порекомендовать планшетные жидкостные модели с прозрачной колбой, наличием целика, мушки, зеркала и функции измерения наклона. Желательно, чтобы ключевые обозначения на таком компасе были покрашены светящейся в темноте краской. У таких компасов есть ряд преимуществ перед другими моделями:

• планшетными моделями удобнее пользоваться при работе с картой;
• в жидкостных моделях, по сравнению с тем же компасом Адрианова, стрелка быстрее стабилизируется, а значит и работа с ним выполняется быстрее;
• наличие целика, мушки и зеркала дает возможность сделать измерения более точно;
• зеркало может быть использовано по прямому назначению, например, для того, чтобы самостоятельно вынуть инородное тело из глаза, а также в качестве сигнального зеркала для подачи сигналов пролетающему самолету или проплывающему кораблю;
• функция определения угла наклона может помочь в ряде задач, например, приблизительно определить широту местности, в которой находится человек;
• светящиеся в темноте обозначения дают возможность ориентироваться в темное время суток, если по какой-либо причине воспользоваться фонариком не удается.

Компас с тритиевой подсветкой — его показания легко считывать даже в темноте.

При этом не обязательно покупать дорогой компас. В большинстве случаев достаточно недорогого исправного компаса, соответствующего некоторым либо всем приведенным выше критериям.

Подводя итог всему вышесказанному, нетяжело заметить, что умение определять азимут на карте и на местности, а также умение правильно двигаться по нему — один из основных навыков, необходимый для ориентирования. Также становится понятно, что без исправного компаса такой навык будет малополезен.

Посему, для того, чтобы уверенно ориентироваться и снизить до минимума риск потеряться в незнакомой местности, следует придерживаться двух рекомендаций: почаще практиковаться в ориентировании и в работе с азимутами в частности, а также всякий раз перед выходом на маршрут проверять исправность компаса, а лучше двух — основного и запасного.

Узнайте также:

• Как ориентироваться по Полярной звезде?
• Как использовать гномон для ориентирования
• Ориентирование по теням предметов в полдень

Что такое геодезия

_______ Геодезия – это наука об измерениях на земной поверхности, выполняемых для изучения общей фигуры Земли, для составления планов и карт, для решения инженерных задач при изысканиях, проектировании, строительстве и эксплуатации инженерных сооружений.

_______В процессе своего развития геодезия разделилась на ряд самостоятельных научных дисциплин: высшую геодезию, топографию, инженерную геодезию, аэрофотогеодезию, картографию и космическую геодезию.

_______Высшая геодезия занимается определением фигуры и размеров всей Земли и значительных ее частей.

_______Топография занимается измерением и изображением на планах и картах земной поверхности.

_______Инженерная геодезия занимается вопросами геодезических работ при изысканиях, проектировании, строительстве и эксплуатации инженерных сооружений, при монтаже оборудования, при наблюдениях за вертикальными и горизонтальными смещениями инженерных сооружений и технологического оборудования.

_______Аэрофотогеодезия занимается изучением методов и средств создания топографических карт и планов по материалам фотографирования Земли.

_______Картография занимается изучением методов составления, издания и использования карт.

_______Космическая геодезия занимается обработкой измерений, полученных при помощи искусственных спутников Земли, орбитальных станций и межпланетных кораблей.

_______

Предмет геодезии. Понятие о форме и размерах Земли

_______Предметом геодезии является планета Земля. Общая площадь Земли – 510 млн. км2; 71% поверхности Земли – это моря и океаны, 29% – суша. При определении положения точек земной поверхности обычно относят их к общей фигуре Земли, которую называют геоидом.

_______Геоид – это геометрическое тело, ограниченное уровенной поверхностью.

_______Уровенная поверхность – поверхность, совпадающая с поверхностью воды в морях и океанах, которые находятся в спокойном состоянии, продолженная под материками.

_______Уровенная поверхность в каждой своей точке перпендикулярна к отвесной линии, проведенной через эту точку.

_______Фигура геоида в геометрическом отношении является весьма сложной, однако она очень близка к эллипсоиду вращения. Такой эллипсоид получается в результате вращения вокруг малой полуоси эллипса РQP₁Q₁ (рис. 1).

_______Эти величины определяют форму и размеры Земли. В 1946 году были приняты размеры земного эллипсоида, вычисленные группой российских ученых под руководством профессора Ф.Н. Красовского. Эти размеры: а = 6378245 м и b = 6356863 м.

Презентация на тему: » Определение азимутов на местные предметы Учебные вопросы 1.1. Магнитный азимут 2.2. Определение азимутов на местные предметы 3. Ориентирование на местности.» — Транскрипт:

2

Определение азимутов на местные предметы Учебные вопросы 1.1. Магнитный азимут 2.2. Определение азимутов на местные предметы 3. Ориентирование на местности по азимутам 4. Порядок движения по азимутам

3

Магнитный азимут — горизонтальный угол, измеренный по ходу часовой стрелки от северного направления магнитного меридиана до направления на предмет. Его значения могут быть от 0° до 360°. Магнитный азимут направления определяется с помощью компаса. При этом отпускают тормоз магнитной стрелки и поворачивают компас в горизонтальной плоскости до тех пор, пока северный конец стрелки не установится против нулевого деления шкалы. Затем, не меняя положения компаса, устанавливают визирное приспособление так, чтобы линия визирования через целик и мушку совпала с направлением на предмет. Отсчет шкалы против мушки соответствует величине определяемого магнитного азимута направления на местный предмет. На рисунке магнитный азимут на отдельное дерево равен 330°.

4

Азимут направления с точки стояния на местный предмет называется прямым магнитным азимутом. В некоторых случаях, например для отыскания обратного пути, используют обратный магнитный азимут, который отличается от прямого на 180°. Чтобы определить обратный азимут, нужно к прямому азимуту прибавить 180°, если он меньше 180°, или вычесть 180°, если он больше 180°. Прямой и обратный азимут

5

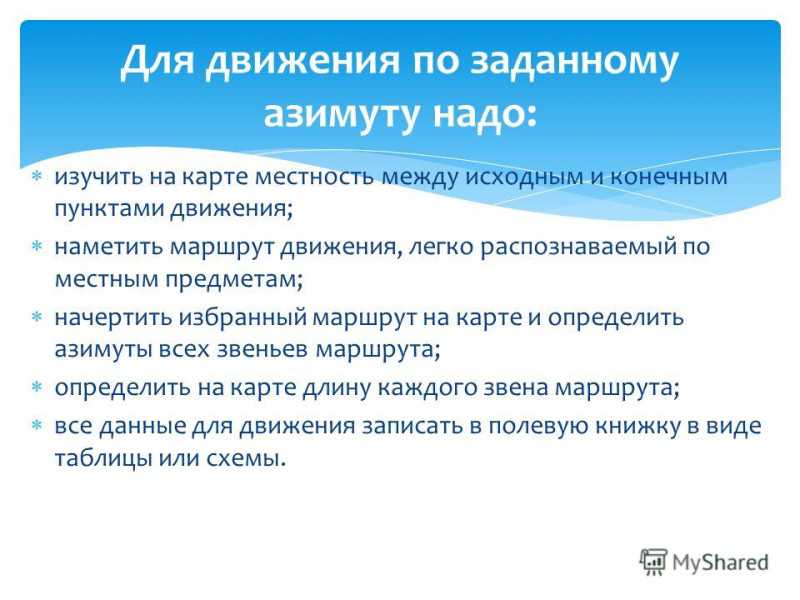

изучить на карте местность между исходным и конечным пунктами движения; наметить маршрут движения, легко распознаваемый по местным предметам; начертить избранный маршрут на карте и определить азимуты всех звеньев маршрута; определить на карте длину каждого звена маршрута; все данные для движения записать в полевую книжку в виде таблицы или схемы. Для движения по заданному азимуту надо:

6

Схема для движения по азимутам На точке 1 (сарай) указатель мушки компаса устанавливают на отсчет 20° и отпускают тормоз магнитной стрелки. Затем компас поворачивают в горизонтальной плоскости до тех пор, пока северный конец стрелки не установится против нулевого деления шкалы. Визирная линия через целик и мушку при таком положении компаса и будет определять направление на точку 2 (курган). Чтобы выдержать в пути это направление, на линии визирования замечают какой- нибудь удаленный промежуточный ориентир, который используется для выдерживания направления движения.

7

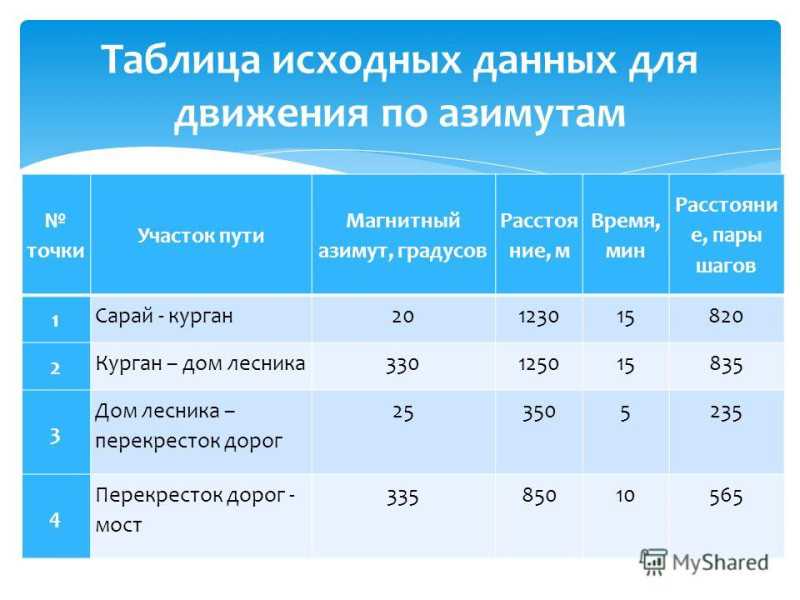

точки Участок пути Магнитный азимут, градусов Расстоя ние, м Время, мин Расстояни е, пары шагов 1 Сарай — курган Курган – дом лесника Дом лесника – перекресток дорог Перекресток дорог — мост Таблица исходных данных для движения по азимутам

8

Обход препятствий При движении по азимутам могут встречаться как естественные, так и искусственные препятствия (минные поля, лесные завалы и т. д.), которые легче обойти, чем преодолеть. Поэтому нужно уметь обходить препятствия, не теряя ориентировки.

9

заметить ориентир по направлению движения на противоположной стороне препятствия; обойти препятствие и продолжить движение от замеченного ориентира, ширину препятствия определить любым способом и прибавить к пройденному расстоянию. При наличии видимости через препятствие

10

Допустим, что движение совершалось по азимуту 50° и до остановки перед препятствием пройдено 340 пар шагов. После изучения местности было решено обход совершать с левой стороны. Определить по компасу азимут направления вдоль препятствия (от точки А на точку В), продолжить движение по этому направлению, ведя счет парам шагов до правой границы препятствия. На рисунке азимут равен 320°, а пройденное расстояние пары шагов. Сделав остановку в точке В, определяют по компасу направление соответствующее первоначальному азимуту, по которому совершалось движение до препятствия (50°) и продолжают двигаться до выхода за препятствие. Счет парами шагов ведется от точки В до точки остановки за препятствием (точка С). На рисунке пройденное расстояние равно 238 пар шагов. Из точки С движение совершается вправо по обратному азимуту направления от точки А до точки В (на рисунке обратный азимут равен 140°) до тех пор, пока не будет пройдено расстояние, равное 142 пар шагов (на рисунке до точки Д). На точке Д определяют направление по первоначальному азимуту (50°) и прибавив к пройденному расстоянию до препятствия расстояние от точки В до точки С, продолжают движение к новому ориентиру. При отсутствии видимости через препятствие

Определение азимутов, дирекционных углов и магнитных склонений

Работа с топографическими картами включает в себя знание вычислений дирекционного угла, определения истинного и магнитного азимутов, сближения меридианов и магнитных склонений.

В топографии различают 3 вида направлений на объекты: это дирекционный угол, истинный и магнитный азимуты

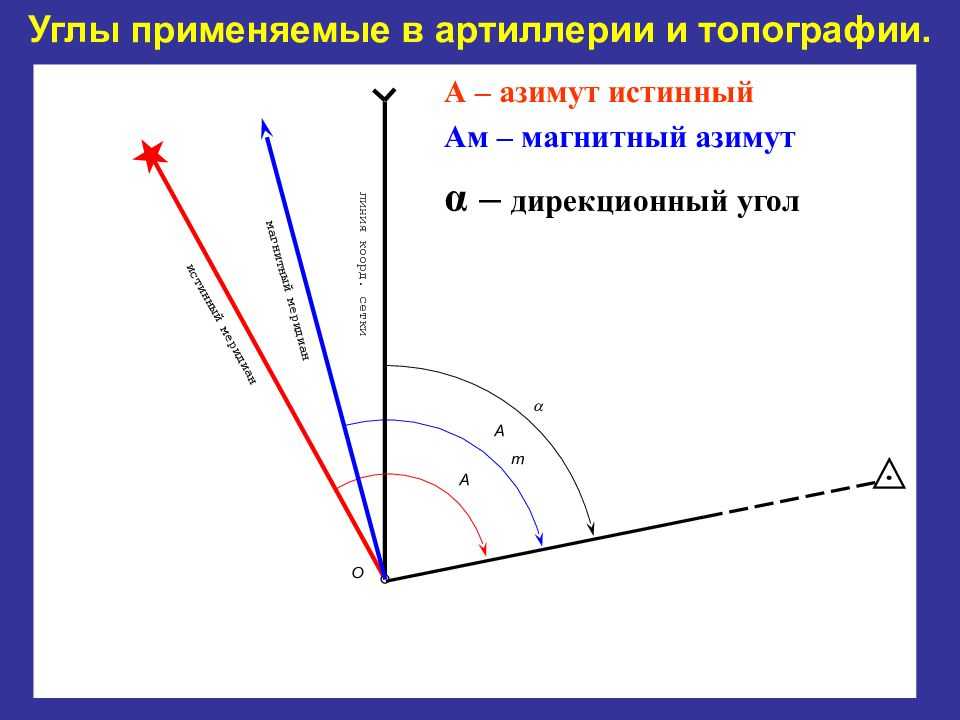

Дирекционный угол, истинный азимут и сближение меридианов на карте

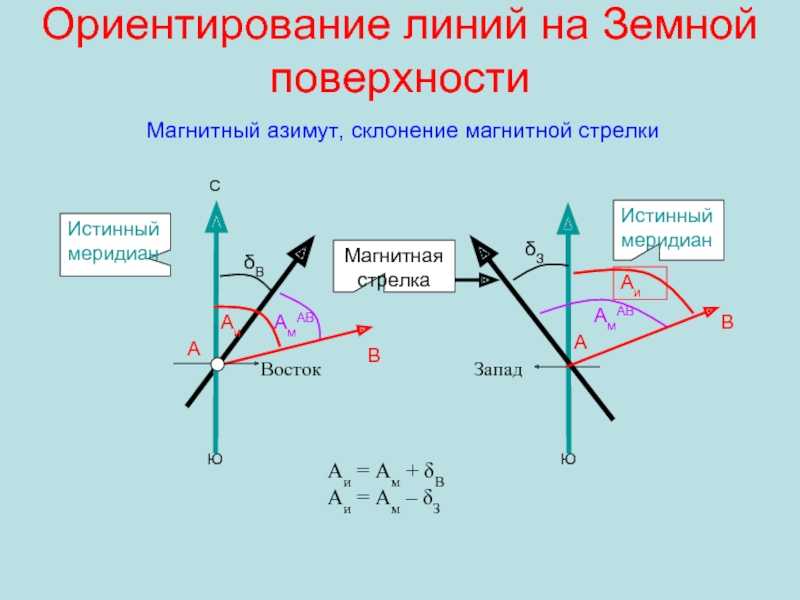

Магнитное склонение — угол между истинным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение отрицательным. Величина магнитного склонения в разных местах разная и не изменяется с течением времени, поэтому на топографических картах указывается не только магнитное склонение на год составления карты, но и его ежегодное изменение. На картах масштаба 1:500 000 и 1:1 000 000 помечают районы магнитных аномалий и величины колебаний магнитного склонения.

Для определения магнитного склонения на момент вычисления необходимо умножить ежегодное изменение магнитного склонения на количество лет, прошедших с момента составления топокарты и прибавить значение, указанное на год составления.

Переход от дирекционного угла к магнитному азимуту и обратно. Переходить от дирекционного угла к магнитному азимуту необходимо, например, при построении маршрута движения по азимутам, учитывающего магнитное склонение, поскольку на топокарте все направления строятся по дирекционным углам, позволяющим оперативно работать с картой, ведь дирекционные углы откладываются от вертикальной координатной сетки. Движение же по азимутам на местности подразумевает использование компаса и магнитных азимутов, поэтому и необходим такой переход.

Переход от дирекционного угла к магнитному азимуту проводится по формуле:

A M = α — δ + γ и наоборот α= A M + δ — γ

где: A M — магнитный азимут α — дирекционный угол δ — магнитное склонение γ — сближение меридианов

Пример: магнитное склонение на 1982 год восточное, т.е. положительное 10°15′. Год вычисления 2011. Ежегодное изменение магнитного склонения тоже восточное 0°04′. Сближение меридианов западное, поэтому со знаком минус 2°10′. Необходимо дирекционный угол 95°12′ перевести в магнитный азимут для применения на местности.

Сначала вычислим магнитное склонения на 2011 год:

δ = 10°15′ + (0°04′ x 29) = 12°11′

Вычисление магнитное азимута: A M = 95°12′ — 12°11′ + (-2°10′) = 80°51′

Подготовка на топокарте маршрута для движения по магнитным азимутам

1) На топокарте необходимо наметить ориентиры на поворотных пунктах 2) Измерить дирекционные углы и длину каждого прямолинейного участка движения 3) Дирекционные углы перевести в магнитные азимуты, а расстояния в пары шагов, если движение по азимутам будет осуществляться пешком. Данные наносятся на карту, или составляется схема маршрута.

Схема маршрута движения по азимутам Как двигаться по азимутам?

В отправной точке при помощи компаса измеряют, указанный на карте магнитный азимут, по направлению которого замечают удаленный ориентир и выдвигаются в этом направлении. Дойдя до намеченного ориентира, сверяют по компасу магнитный азимут, намечают следующий ориентир и таким образом двигаются до следующего поворотного пункта, дойдя до которого весь процесс повторяется, но с другим магнитным азимутом. Ориентация на промежуточные ориентиры между поворотными пунктами позволяет выдерживать направление по заданным магнитным азимутам.

Если при составлении маршрута движения по азимутам по топокарте встречается препятствие, то в схему закладываются обходные азимуты поворотных пунктов и расстояния между ними.

Если по ходу движения по азимутам на местности встречается незапланированное препятствие, и оно просматривается до конца, то на противоположной стороне намечают ориентир, дойдя до которого после обхода, сверяют магнитный азимут и продолжают движение. Если препятствие не просматривается до конца, то обход делают по приведенной ниже схеме, причем расстояние отрезка ВС прибавляют к общему расстоянию до следующего поворотного пункта

Обход препятствий при движении по азимутам

Источник

Измерения на местности

Магнитный азимут направления определяется с помощью компаса. При этом отпускают тормоз магнитной стрелки и поворачивают компас в горизонтальной плоскости до тех пор, пока северный конец стрелки не установится против нулевого деления шкалы. Затем, не меняя положения компаса, устанавливают визирное приспособление так, чтобы линия визирования через целик и мушку совпала с направлением на предмет. Отсчет шкалы против мушки соответствует величине определяемого магнитного азимута направления на местный предмет.

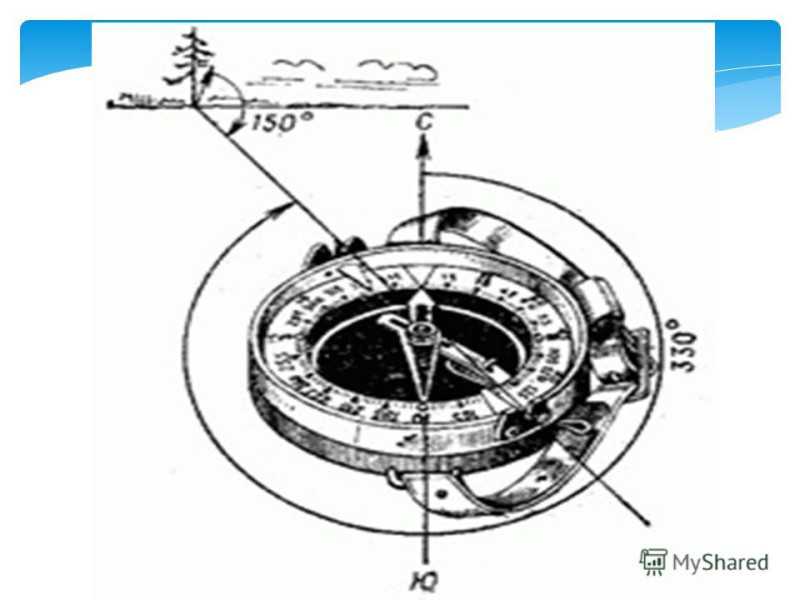

На рисунке магнитный азимут на отдельное дерево равен 330°.

Рис. Определение магнитного азимута по компасу.

Ориентирование на местности по азимутам

Азимут направления с точки стояния на местный предмет называется прямым магнитным азимутом. Для определения направления на местности по заданному магнитному азимуту необходимо установить на шкале компаса против мушки отсчет, равный значению заданного магнитного азимута. Затем, отпустив тормоз магнитной стрелки, повернуть компас в горизонтальной плоскости так, чтобы северный конец стрелки установился против нулевого деления шкалы. После этого, не меняя положения компаса, заметить на местности по линии визирования через целик и мушку какой-нибудь удаленный ориентир. Направление на ориентир и будет определяемым направлением, соответствующим заданному азимуту.

Совмещение визирной линии с направлением на предмет (цель) достигается многократным переводом взгляда с визирной линии на цель и обратно. Не рекомендуется поднимать компас до уровня глаз, так как в этом случае снижается точность измерения. Точность измерения азимутов с помощью компаса Андрианова составляет плюс-минус 2-3°.

Выбор направления

Выбор направления по измеренному на карте азимуту — обычное дело, когда идти приходится не по тропам и просекам, а напрямик.

Обычно применяется именно для этого, хотя возможна и обратная задача — откладывание на карте маршрута пути по измеренным на местности азимутам. Так, например, я строил карту некоторых участков одесских катакомб.

В принципе, эта задача является обратной той, которую мы рассмотрели ранее. То есть в этом случае вначале указатель устанавливается на нужное значение на шкале, а затем компас поворачивается в пространстве до тех пор, пока северная часть стрелки не совпадет со значением 0°/360° на шкале. Как только это произошло, компас окажется расположен в нужном направлении.

Методы использования компаса на топографической карте

1. Подготовка компаса

Перед использованием компаса на топографической карте необходимо его правильно подготовить. Убедитесь, что компас находится в рабочем состоянии и имеет точную шкалу. При необходимости откалибруйте компас, чтобы он показывал верные направления.

2. Определение магнитного севера

На топографической карте найдите стрелку, обозначающую магнитный север

Обратите внимание, что магнитный север может отличаться от географического севера на карте. Настройте свой компас на магнитный север, следуя инструкциям, предоставленным с компасом

3. Поворот карты

Подложите компас на топографическую карту таким образом, чтобы следующие элементы были выровнены: стрелка магнитного севера, лимб компаса и линии направлений. Вращение карты позволит вам правильно использовать компас и определить дирекционный угол.

4. Определение дирекционного угла

Вращая карту, обращайте внимание на стрелку магнитного севера на компасе. Когда стрелка указывает на магнитный север на карте, вы можете определить дирекционный угол

Обычно он указывается в градусах.

Теперь вы знаете, как использовать компас на топографической карте для определения дирекционного угла. Это может быть полезным при планировании походов, ориентировании в гористых местностях и других активностях, связанных с использованием карт и компасов.

Определение дирекционного угла на топографических картах

На топографической карте дирекционный угол указывается с помощью стрелки или стрелок, которые указывают направление севера. Обычно, на карте используются разные типы стрелок для указания дирекционного угла в различных точках. Например, стрелка может указывать на северное направление на главной оси карты, а в более детализированных областях могут быть дополнительные стрелки, указывающие на более точные направления.

Для определения дирекционного угла на топографической карте необходимо сделать следующие шаги:

1. Найдите стрелку, указывающую на северное направление. Обычно эта стрелка находится в верхней части карты и имеет форму треугольника или стрелки.
2. Определите направление, отличное от северного, и на которое хотите узнать дирекционный угол.
3. Поставьте линейку или прозрачный прямоугольник на карту, чтобы соединить стрелку с северным указателем и проходящим через место, где вы хотите определить дирекционный угол.
4. Измерьте угол между отрезком, соединяющим стрелку и северный указатель, и отрезком, проходящим через место, где вы хотите определить дирекционный угол. Измерение можно сделать с помощью линейки или гониометра.

Таким образом, определение дирекционного угла на топографических картах несложно и может быть осуществлено с помощью обычных инструментов, таких как линейка или гониометр. Постоянная практика использования топографических карт помогает улучшить навигационные навыки и уверенность в ориентировании на местности.

Что такое азимут

Это термин, применяемый в геодезии для определения угла между выбранной точкой на местности и северным направлением (на компасе 0°). Он равен любому показателю от oт 0 дo 360 градусов. Измеряется азимут по направлению движения часовой стрелки. Встречаются частные случаи исчисления против часовой стрелки. Метод используют астрономы для чтения и создания карт звёздного неба.

Туристы учатся отсчитывать азимут различными способами, так как под рукой может отсутствовать карта. Встречаются случаи, когда фактические данные расходятся с установленным ранее маршрутом, тогда путь к точке назначения узнают по полученным данным.

Определение азимутов, дирекционных углов и магнитных склонений

Работа с топографическими картами включает в себя знание вычислений дирекционного угла, определения истинного и магнитного азимутов, сближения меридианов и магнитных склонений.

В топографии различают 3 вида направлений на объекты: это дирекционный угол, истинный и магнитный азимуты

Дирекционный угол, истинный азимут и сближение меридианов на карте

Магнитное склонение — угол между истинным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение отрицательным. Величина магнитного склонения в разных местах разная и не изменяется с течением времени, поэтому на топографических картах указывается не только магнитное склонение на год составления карты, но и его ежегодное изменение. На картах масштаба 1:500 000 и 1:1 000 000 помечают районы магнитных аномалий и величины колебаний магнитного склонения.

Для определения магнитного склонения на момент вычисления необходимо умножить ежегодное изменение магнитного склонения на количество лет, прошедших с момента составления топокарты и прибавить значение, указанное на год составления.

Переход от дирекционного угла к магнитному азимуту и обратно. Переходить от дирекционного угла к магнитному азимуту необходимо, например, при построении маршрута движения по азимутам, учитывающего магнитное склонение, поскольку на топокарте все направления строятся по дирекционным углам, позволяющим оперативно работать с картой, ведь дирекционные углы откладываются от вертикальной координатной сетки. Движение же по азимутам на местности подразумевает использование компаса и магнитных азимутов, поэтому и необходим такой переход.

Переход от дирекционного угла к магнитному азимуту проводится по формуле:

A M = α — δ + γ и наоборот α= A M + δ — γ

где: A M — магнитный азимут α — дирекционный угол δ — магнитное склонение γ — сближение меридианов

Пример: магнитное склонение на 1982 год восточное, т.е. положительное 10°15′. Год вычисления 2011. Ежегодное изменение магнитного склонения тоже восточное 0°04′. Сближение меридианов западное, поэтому со знаком минус 2°10′. Необходимо дирекционный угол 95°12′ перевести в магнитный азимут для применения на местности.

Сначала вычислим магнитное склонения на 2011 год:

δ = 10°15′ + (0°04′ x 29) = 12°11′

Вычисление магнитное азимута: A M = 95°12′ — 12°11′ + (-2°10′) = 80°51′

Подготовка на топокарте маршрута для движения по магнитным азимутам

1) На топокарте необходимо наметить ориентиры на поворотных пунктах 2) Измерить дирекционные углы и длину каждого прямолинейного участка движения 3) Дирекционные углы перевести в магнитные азимуты, а расстояния в пары шагов, если движение по азимутам будет осуществляться пешком. Данные наносятся на карту, или составляется схема маршрута.

Схема маршрута движения по азимутам Как двигаться по азимутам?

В отправной точке при помощи компаса измеряют, указанный на карте магнитный азимут, по направлению которого замечают удаленный ориентир и выдвигаются в этом направлении. Дойдя до намеченного ориентира, сверяют по компасу магнитный азимут, намечают следующий ориентир и таким образом двигаются до следующего поворотного пункта, дойдя до которого весь процесс повторяется, но с другим магнитным азимутом. Ориентация на промежуточные ориентиры между поворотными пунктами позволяет выдерживать направление по заданным магнитным азимутам.

Если при составлении маршрута движения по азимутам по топокарте встречается препятствие, то в схему закладываются обходные азимуты поворотных пунктов и расстояния между ними.

Если по ходу движения по азимутам на местности встречается незапланированное препятствие, и оно просматривается до конца, то на противоположной стороне намечают ориентир, дойдя до которого после обхода, сверяют магнитный азимут и продолжают движение. Если препятствие не просматривается до конца, то обход делают по приведенной ниже схеме, причем расстояние отрезка ВС прибавляют к общему расстоянию до следующего поворотного пункта

Обход препятствий при движении по азимутам

Источник

Магнитное склонение: что это такое?

Магнитное склонение влияет на работу компаса, поскольку компасы используют магнитное поле Земли для определения направления

При использовании топографических карт, знание магнитного склонения важно для корректного определения истинного направления

Магнитное склонение может меняться от местности к местности и со временем. Это изменение вызвано движением магнитных полюсов Земли и влиянием геодезических факторов, таких как местные магнитные аномалии.

На топографических картах магнитное склонение является важным аспектом для навигации и ориентирования. Специальные стрелки и сетки на картах указывают магнитное склонение для конкретного региона. Зная магнитное склонение, можно скорректировать компасные показания для точного определения направления.
