Вариант № __ № Задание: определить по топографической карте У-34-37-В (Снов): Ответы 1. Координаты точки «О» — дамба (6613) (прямоугольные) Х=_________м, У=__________м. 2. Координаты точки «О» — дамба (6613) (географические) B=__°_’_»с.ш., L=__°_’_»в.д. 3. Подготовить данные для движения по азимутам: 4. Определить взаимную видимость: Высота 213,8 (6812) – знак береговой сигнализации (6913), указав относительные высоты НП, П, Ц. 5. _____________ По изображению на карте в квадрате 6614 дать характеристику 10 любых 1. _____________________________________. 2. _____________________________________. элементов местности , например: 3. _____________________________________. • населенных пунктов; 4. _____________________________________. • внемасштабных условных знаков; 5. _____________________________________. • дорожной сети; 6. _____________________________________. • объектов гидрографии; 7. _____________________________________. 8. _____________________________________. • рельефа; 9. _____________________________________. • растительного покрова. 10. _____________________________________. 2
Современные технологии в создании карт снов
С развитием технологий, создание карт снов стало более точным и доступным процессом. Современные техники вносят значительные улучшения в качество карт снов и облегчают их создание.
Одной из ключевых технологий, применяемых в создании карт снов, является географическая информационная система (ГИС). ГИС позволяет визуализировать данные в виде карты, добавлять различные слои информации и проводить анализ пространственных данных. С помощью ГИС можно создавать детальные карты снов, на которых отображаются различные объекты и поверхности.
Другой важной технологией является аэрофотограмметрия. Она используется для создания карт с высокой детализацией
Аэрофотограмметрия позволяет снимать уникальные снимки с высоты, которые затем обрабатываются специальным софтом для получения карт снов. Такие карты обладают высокой степенью точности и позволяют увидеть мельчайшие детали ландшафта.
Также в современных картографических приложениях можно найти функции 3D-визуализации. Они позволяют моделировать топографические элементы сна в трехмерной графике. Такие карты снов создают более реалистичные и детальные изображения, которые помогают лучше понять структуру мира сновидений.
Необходимо также отметить использование спутниковой навигации в создании карт снов. GPS-технология позволяет определить координаты и точную привязку к местности. Благодаря GPS в современных картах снов можно легко ориентироваться и передвигаться по местности.
В конечном итоге, современные технологии значительно повысили точность, детализацию и доступность карт снов. Они помогают сонникам, исследователям сновидений и просто любителям анализировать свои сны, понимать их структуру и визуализировать их в виде карты. Современные технологии открывают новые возможности для изучения мира снов и стимулируют дальнейшее развитие военной топографии.
23.
Подготовка по карте данных для движения по азимутам Варианты заданий по выполнению норматива № 2 Вариант № 1 Карта У– 34–37-В. Наметить маршрут движения в пешем порядке от выс.226,1 (7715) до трубы под дорогой (7318), выбрать не менее трех промежуточных ориентиров, определить дирекционные углы и расстояние между ними. Оформить схему данных для движения по азимутам (дирекционные углы перевести в магнитные азимуты, а расстояние в пары шагов). Вариант № 2 Карта У-34-37-В-в. Наметить маршрут движения в пешем порядке от стыка лесных дорог с отм.120,0 (6907) до отдельно стоящего дерева (6507), выбрать не менее трех промежуточных ориентиров, определить дирекционные углы и расстояние между ними. Оформить таблицу данных для движения по азимутам (дирекционные углы перевести в магнитные азимуты, а расстояние в пары шагов).
20.
Порядок измерения дирекционных углов на карте транспортиром Дирекционные углы на карте измеряют транспортиром, для этого: 1. Карандашом прочерчивают линию через главные точки условных знаков исходного пункта и ориентира (на карте А, В). 2. Измеряют угол между двумя направлениями: северным направлением линии координатной сетки и заданным направлением от 0° до 360° по ходу часовой стрелки (к примеру: на рисунке а) Ду = 55° ; б) Ду = 120° + 180° = 300°). Правило: Чтобы не потерять 180° необходимо четко определить откуда и куда проведена линия (как вектор). К примеру: на рисунке а) вектор А Б (Ду будет всегда меньше 180°; б) вектор C D Ду будет всегда больше 180°).
Построением треугольника (основной способ)
Определяется прохождение луча визирования над препятствием: 1) высота НП и препятствия указывается перпендикулярами к линии визирования с высотой (в условном масштабе), вычисленными (разность высот НП, препятствия и цели); 2) условная высота НП и цели соединяются условным лучом визирования; 3) определяются условия видимости: на чертеже наглядно видно: Луч визирования проходит выше препятствия. Определяется луч визирования и абсолютная высота объекта наблюдения Задача: определить условия наблюдения за передвижением противника по дороге в квадрате (7909) с высоты 236,4 Ответ: видимость есть 11,6 мм Ц 120 5,3 мм 236 П 173 Определяется препятствие (форма рельефа, объект) и его абсолютная высота НП 53 116
История

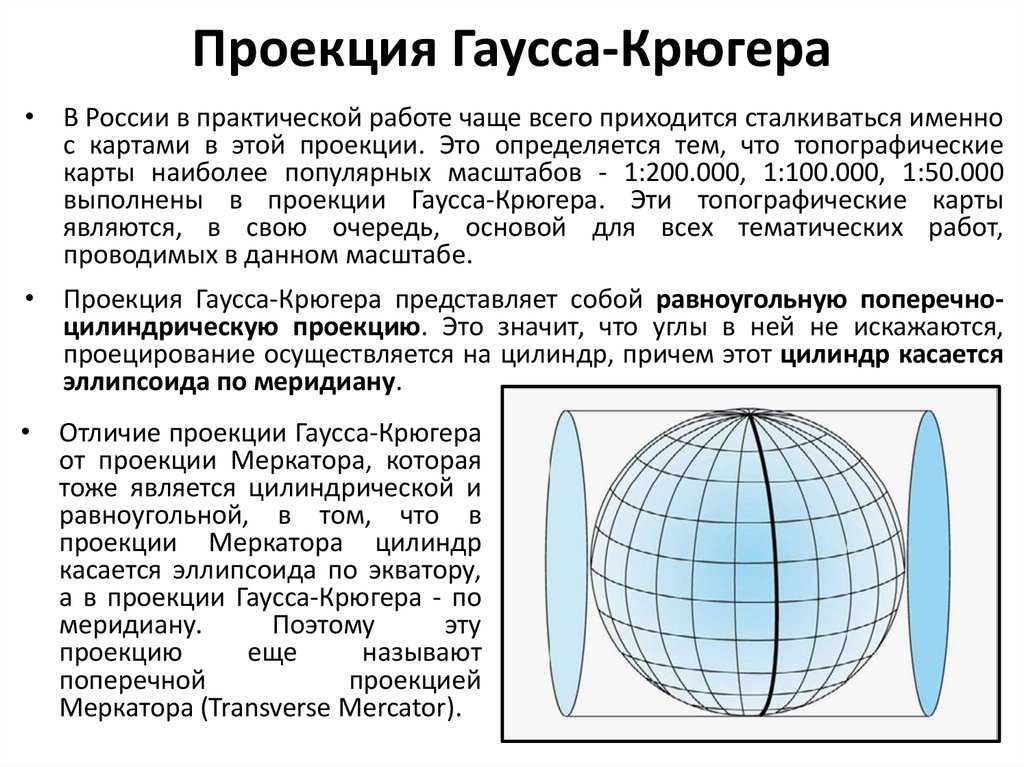

Первый вариант поперечной цилиндрической равноугольной проекции был представлен в 1772 году немецким учёным Иоганном Генрихом Ламбертом. Аналогично простейшему варианту проекции Меркатора эта проекция представляет собой проекцию сферы на цилиндр, однако, в отличие от классической проекции Меркатора, здесь цилиндр ориентирован продольно: не вдоль экватора, а вдоль одного из меридианов.
Вариант поперечной цилиндрической равноугольной проекции, основанный на проекции эллипса, был опубликован в 1825 году Карлом Гауссом. Для обозначения этой проекции использовались названия: «проекция Гаусса — Ламберта», «конформная проекция Гаусса», а также «ганноверская проекция Гаусса», так как она использовалась при обработке данных ганноверской триангуляции 1821—1825 годов. Во второй половине XIX века для обозначения этой проекции также стали использовать название «поперечная проекция Меркатора» (англ. transverse Mercator projection).
Впоследствии немецкий топограф Оскар Шрайбер, основываясь на работах Гаусса, разработал новый вариант проекции, которая получила название «проекция Гаусса — Шрайбера». Эта проекция использовалась в работах над прусским кадастром в 1876—1923 годах.
В 1912 году Луи Крюгер опубликовал труд, продолжающий работы Гаусса и Шрайбера.
История военной топографии и ее важность для армии
История военной топографии насчитывает множество веков, и ее развитие в тесной связи с военными операциями делает ее неотъемлемой частью армейской деятельности. Военная топография играет ключевую роль в планировании и проведении военных операций, предоставляя необходимую информацию о территории, ее особенностях и возможностях.
С самых древних времен армии использовали карты и планы для понимания пространственного размещения своих войск и ориентации на местности. Однако развитие современной военной топографии связано с появлением новых технологий и инструментов, таких как аэрофотосъемка, геодезические измерения и ГИС (геоинформационные системы).
Военная топография имеет ряд особенностей, отличающих ее от гражданской топографии. Военные карты часто содержат более подробную и актуальную информацию о территории, включая объекты военной значимости, такие как фортификационные сооружения, укрепленные позиции и особые объекты инфраструктуры.
Во время военных конфликтов важно иметь доступ к актуальным картам, которые могут обеспечить армию необходимой информацией о местности, включая рельеф, дороги, реки, леса и другие естественные и искусственные препятствия. Это позволяет армии планировать свои операции, оптимально размещать войска и пользоваться географическими особенностями местности в своих интересах
Военная топография также играет важную роль в разведке и разработке различных тактических и стратегических планов. Актуальные и надежные карты помогают руководящему составу армии принимать обоснованные решения на основе анализа информации о территории.
Использование современных технологий и инструментов военной топографии, таких как спутниковые системы позиционирования и геоинформационные системы, позволяет армии иметь доступ к более точной и обновленной информации о местности.
Военная топография является неотъемлемой частью военной деятельности и важным инструментом для успешного проведения военных операций. Она обеспечивает армию необходимыми географическими данными и инструментами для планирования, разведки и выполнения задач, связанных с контролем территории и оперативным реагированием на изменения ситуации на местности.
10.
Норматив № 2 «Подготовка данных для движения по азимутам»» Условия выполнения норматива. На карте масштаба 1:25 000 (1:50 000) указаны два пункта на расстоянии не менее 4 км. Изучить по карте местность, наметить маршрут движения, выбрать не менее трех промежуточных ориентиров определить дирекционные углы и расстояние между ними. Оформить схему (таблицу) данных для движения по азимутам (дирекционные углы перевести в магнитные азимуты, а расстояние в пары шагов). Оценка по времени указана в таблице. Ошибки, определяющие оценку «неудовлетворительно»: ошибка в определении дирекционного угла превышает 2°; ошибка в измерении расстояния превышает 0,5 мм в масштабе карты; не учтены или неправильно введены поправки на сближение меридианов и склонение магнитной стрелки. Время на выполнение норматива отсчитывается от момента выдачи карты (задания) до представления схемы (таблицы). Стаж службы военнослужащих в органах безопасности Вновь зачисленные 1 год и более Порядок выставления оценки. Ограничение по времени на оценку: «отлично» 10 мин. 7 мин. «хорошо» Названы правильно 12 мин. 8 мин. «удовлетворительно» 15 мин. 10 мин. 10
Какую роль играют карты снов в планировании операций?
Карты снов играют важную роль в планировании операций, так как они предоставляют детальную и актуальную информацию о территории и ее особенностях. Они помогают руководителям и командиру операции получить обзорную картину обстановки и принять правильные решения.
Карты снов предоставляют информацию о рельефе местности, наличии рек, озер, лесов и других естественных препятствий
Это позволяет планировать маршруты передвижения войск, выбирать подходящие позиции для размещения военных объектов и принимать во внимание особенности местности при выборе тактики операции
Также карты снов отображают информацию о искусственных объектах, таких как дороги, железные дороги, мосты, аэродромы и другие инфраструктурные элементы. Эти данные помогают планировать передвижение и размещение войск, а также предсказывать возможные маршруты противника.
Карты снов также содержат информацию о населенных пунктах, границах, объектах обороны и других важных элементах. Эти данные позволяют планировать операцию с учетом существующих факторов и предугадывать действия противника.
Использование карт снов в планировании операций помогает снизить риски и повысить эффективность действий военных сил. Они являются неотъемлемой частью тактического и стратегического планирования, обеспечивая командирам полную картину обстановки и основу для принятия обоснованных решений.
Принцип и применение
- Пример алгоритма перевода из географических координат в прямоугольные приведён в Викиучебнике.
В результате исследований было установлено, что оптимальные размеры территории изображения должны ограничиваться меридианами, отстоящими друг от друга на 6° (хотя в принятой в Германии первоначальной версии этой проекции меридианы отстоят на 3°). Эта фигура получила название сфероидального двуугольника. Его размеры: 180° по широте (от полюса до полюса) и 6° по долготе. Несмотря на то, что площадь зоны в проекции (зоны Гаусса) будет увеличенной, относительные искажения длин в отдалённых от среднего меридиана точках экватора на границе зоны составят 1/800. Максимальные искажения длин в пределах зоны составляют +0,14 %, а площадей — +0,27 %, а в пределах России — ещё меньше (примерно 1/1400). Таким образом, искажения длин и площадей в пределах зоны меньше, чем искажения, возникающие при печати карты. Изображение зоны в проекции Гаусса практически не имеет искажений и допускает любые карто- и морфометрические работы.

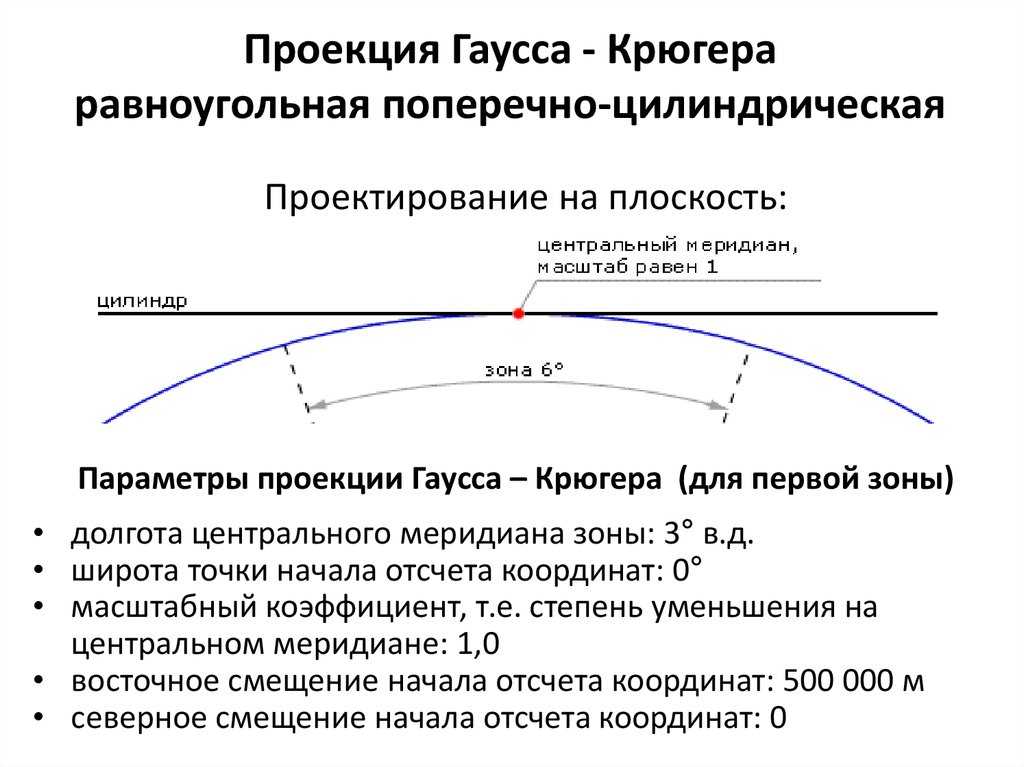

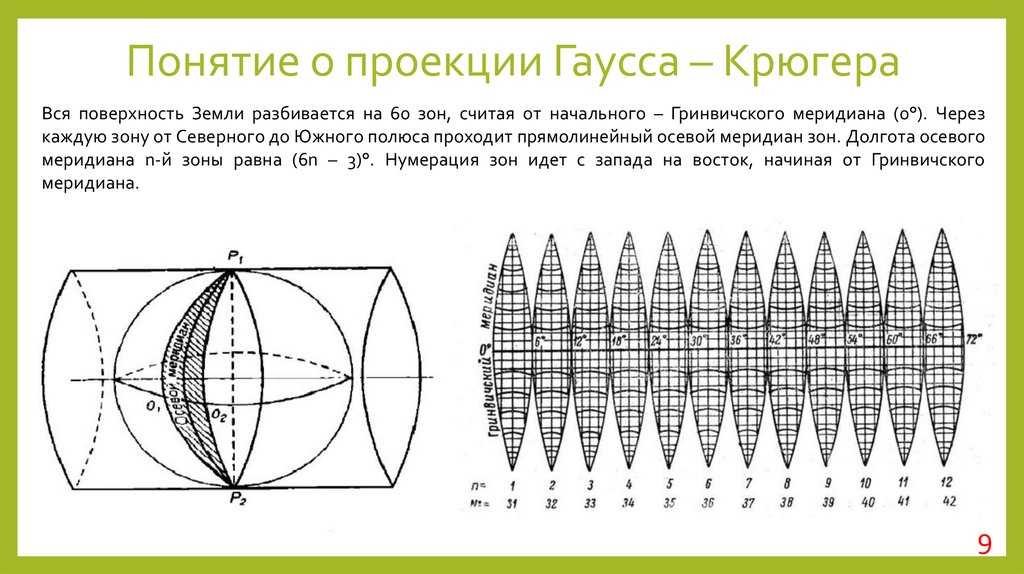

За точку отсчёта принимается пересечение выбранного осевого меридиана с экватором. Для этого вся земная поверхность разбита на зоны, ограниченные меридианами, отстоящими друг от друга на 6°, с порядковой нумерацией начиная от Гринвичского меридиана на восток. Всего 60 зон. К примеру, 8-я зона находится между меридианами 42° и 48° восточной долготы, а 58-я зона соответственно находится между меридианами 12° и 18° западной долготы.
Координаты отсчитываются от середины зоны, при этом, во избежание отрицательных значений координат, к значению абсциссы прибавляются 500 км.
К примеру, координаты условной точки М (см. пример на иллюстрации) с координатами 50° 28′ 43″ с. ш. и 31° 32′ 46″ в. д. находятся в 6-й зоне (между 30° и 36° восточной долготы), приблизительно севернее на 500 метров и восточнее на 700 метров от пересечения горизонтальной километровой линии 5594 (севернее экватора на 5594 километра) и вертикальной километровой линии 6396 (западнее середины 6-й зоны на 500−396=104 км). Соответственно, запись в прямоугольных координатах условной точки М будет следующей: y = 6396700 и x = 5594500.
6.
X Определение плоских прямоугольных координат объектов 2) Определение координаты Y (номер зоны и расстояние до точки от осевого 1) Определение координаты Х (расстояние до точки от экватора в км и м): меридиана зоны в км и м): записывается цифра 43 (номер зоны (4) км от осевого меридиана зоны (3)). — записывается 60 (сотни км иотсотни экватора). записывается значение нижней километровой — записывается километровой линии линии квадрата квадрата местонахождения местонахожденияобъекта объекта(в(внашем нашем примере 65). 08). примере по масштабу определяется расстояние вв метрах — по метрах (по (поперпендикуляру) перпендикуляру)ототэтой этойкилометровой километровойлинии линиидодо точки ии полученную полученную величину величину приписывают приписывают кк ранее ранее полученному полученному результату результату (в (в нашем нашем примере примере 550 725 м). м). точки получается ХY == 64 065 308 550 725 м. м. — получается Таким образом, полные прямоугольные координаты точки М будут составлять: Х=6065550 м; Y=4308725 м; сокращенные прямоугольные координаты: Х=65550 м; Y=08725 м. 725 м М 550 м Х = 60 65 550 м; Y = 4308 725 м Y
Презентация на тему: » Строительный колледж Г. Кишинев 2015 По предмету Топография Презентация на тему: Определение координат по системе Гаусса-Крюгера Выполнил ст. Язажи Иван.» — Транскрипт:
1
Строительный колледж Г. Кишинев 2015 По предмету Топография Презентация на тему: Определение координат по системе Гаусса-Крюгера Выполнил ст. Язажи Иван гр.с.с
2
Логотип Эта проекция была разработана немецким математиком Гауссом в гг. для картографирования Германии — так называемой ганноверской триангуляции. Но как истинно великий математик, он решил эту частную задачу в общем виде и сделал проекцию, пригодную для картографирования всей Земли. Математическое описание проекции было опубликовано в 1866 г. В гг. другой немецкий математик Крюгер провел исследование этой проекции и разработал для нее новый, более удобный математический аппарат. С этого времени проекция называется по их именам — проекцией Гаусса-Крюгера. История создания
3

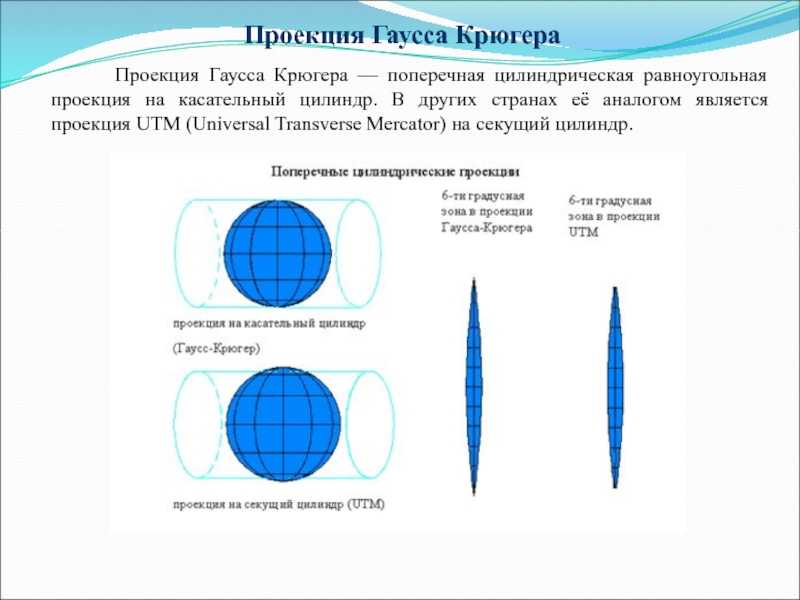

Зона проекции Гаусса-6-градусная зона проекции Крюгера, развернутая в плоский лист.
4

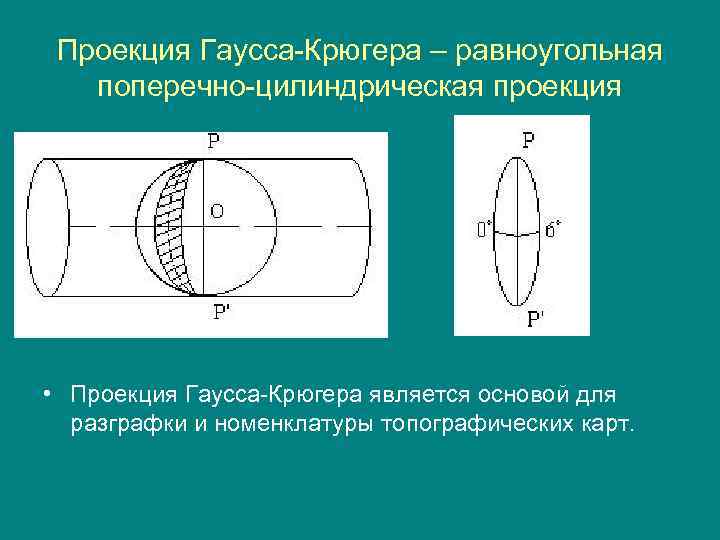

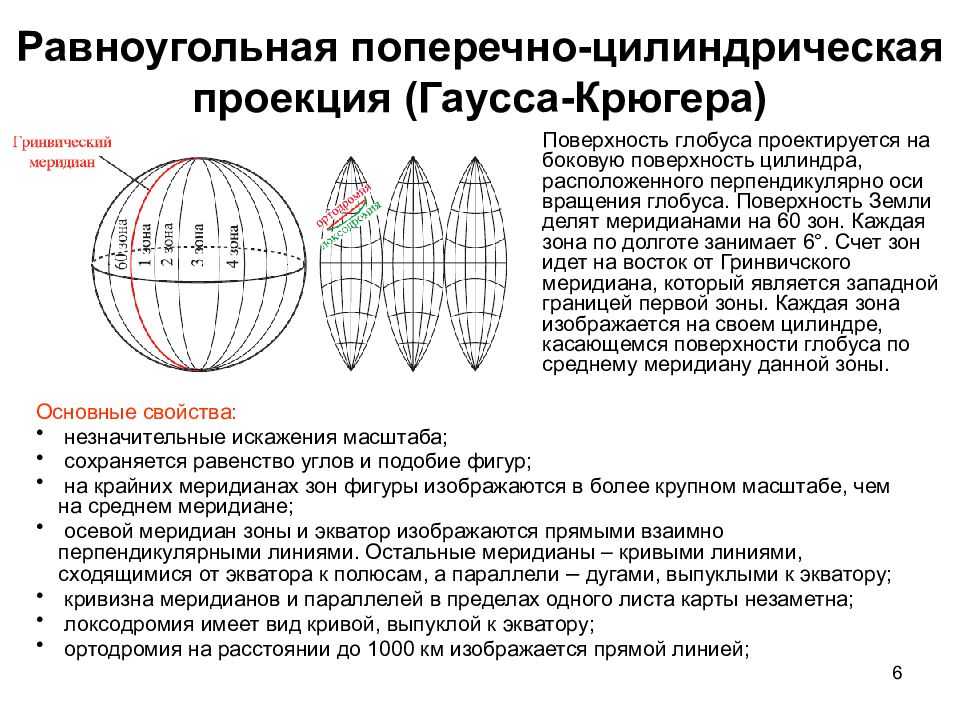

Способ проецирования Способ формирования проекции иллюстрирует рисунок. Сущность проекции заключается в следующем: вся поверхность Земли делится на 6-градусные (по долготе) зоны (дольки от полюса до полюса), которые каждая отдельно разворачиваются в плоскую поверхность. Всего образуется 60 таких зон, которые нумеруются цифрами от 1 до 60. По широте зоны делятся на пояса по 4 градуса, которые обозначаются латинскими буквами от A до V. Именно эти листы и образуют систему листов карты масштаба 1 :
5
Определениение зоны В пределах каждой 6-градусной зоны определяется прямоугольная система координат Гаусса-Крюгера, где координаты отсчитываются в метрах от среднего меридиана зоны и от экватора. Оси этой системы имеют обозначение: ось Y имеет направление на восток (вправо), а ось X направлена на север (вверх) вдоль среднего меридиана. Такое обозначение осей кажется немного непривычным, но так принято в геодезии. В северном полушарии координата X всегда положительна, а чтобы избежать путаницы с положительными-отрицательными значениями координаты Y при отсчете ее от среднего меридиана зоны, был принят искусственный сдвиг начала координат на метров в западном направлении, как показано на рисунке.
6
Схема вычислений
7
Вычисление координаты Чтобы сделать значения координат Гаусса-Крюгера однозначными, к координате Y дописывается слева номер зоны. В результате координаты имеют следующий вид: Y = м — 7 зона, на ~80 км западнее среднего меридиана зоны 7 ; X = м — это просто расстояние от экватора по меридиану. Эта точка приблизительно соответствует расположению здания Центрлеспроекта в Москве. Осевой меридиан зоны 7 имеет восточную долготу 39 градусов. Прямоугольные координаты Гаусса-Крюгера в пределах зоны: оси Y и X и и искусственное смещение на 500 км L
8
Обозначение точки В соответствии с принятой терминологией деление зоны на листы называется разграфкой, а система нумерации листов — номенклатурой. Точка лежит на листе топокарты масштаба 1 : с номенклатурным номером N-37. Разграфка и базовая номенклатура карт на территории России показана на рисунке.
9
Номенклатура карт Разграфка и базовая номенклатура карт масштаба 1: Обратите внимание, что номера зон проекции Гаусса-Крюгера (в координатах) не совпадают с номенклатурными номерами тех же зон (на картах), величина сдвига равна 30. Зоны принято отсчитывать от Гринвича, в номенклатурные номера — от линии перемены дат
10
Определение номенклатур Для определения номенклатур топокарт на заданную территорию выпускаются так называемые бланковые карты в географической проекции (прямоугольная сетка параллелей и меридианов). По краям карты проставлены номера зон и буквы широтных полос, как на приведенной выше карте, а сетка соответствует листам карт более крупных масштабов. Карты обычно охватывают определенный диапазон масштабов, например, от 1 : до 1 :
